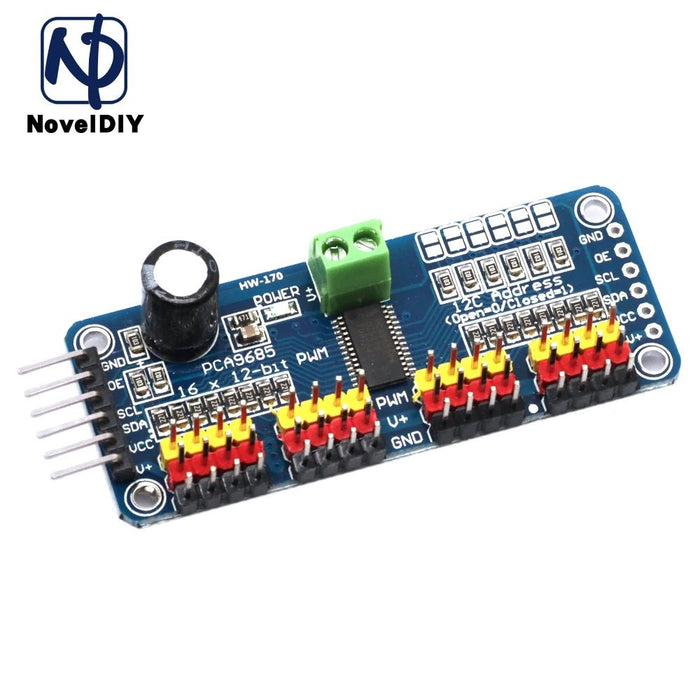

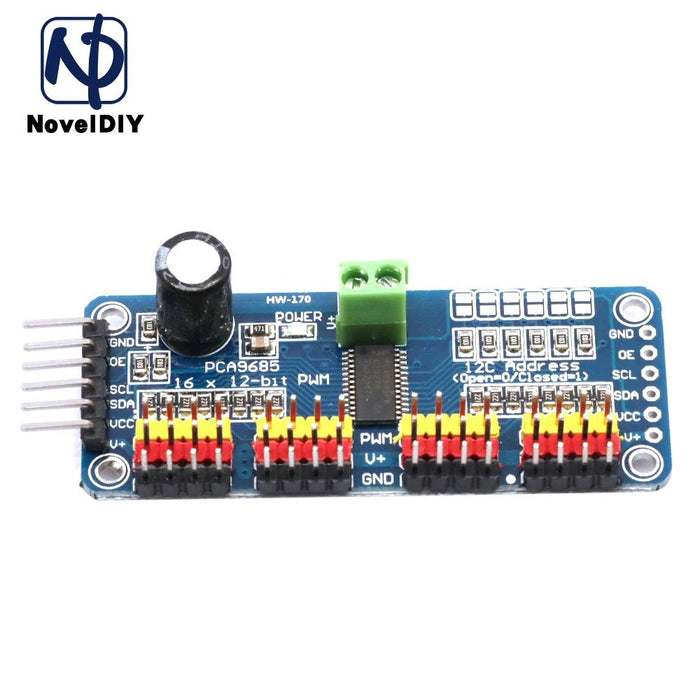

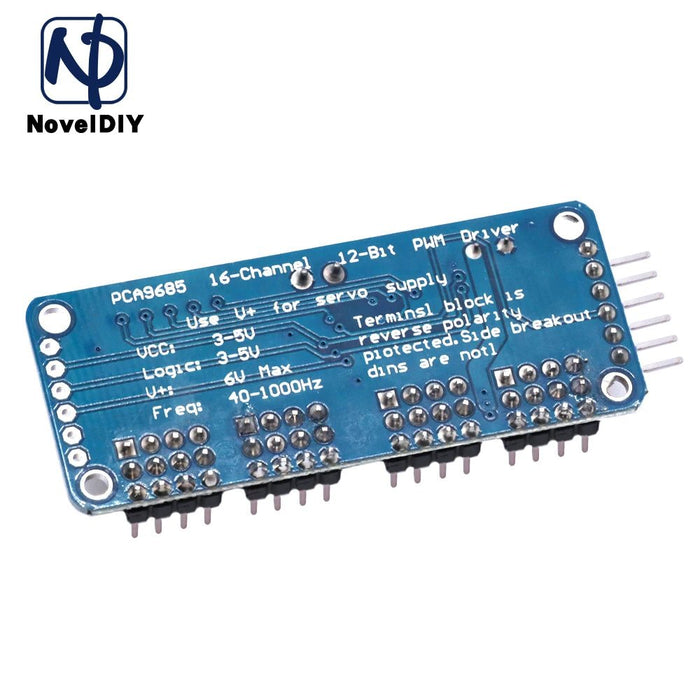

Interfaz Servo Driver-I2C PWM/PCA9685, 16 canales
Ahorre 34%
Precio Original
RD$ 308.00
Precio Original
RD$ 308.00
-
Precio Original
RD$ 308.00
Precio Original
RD$ 308.00
Precio Actual
RD$ 203.55
RD$ 203.55
-
RD$ 203.55
Precio Actual
RD$ 203.55
Características:

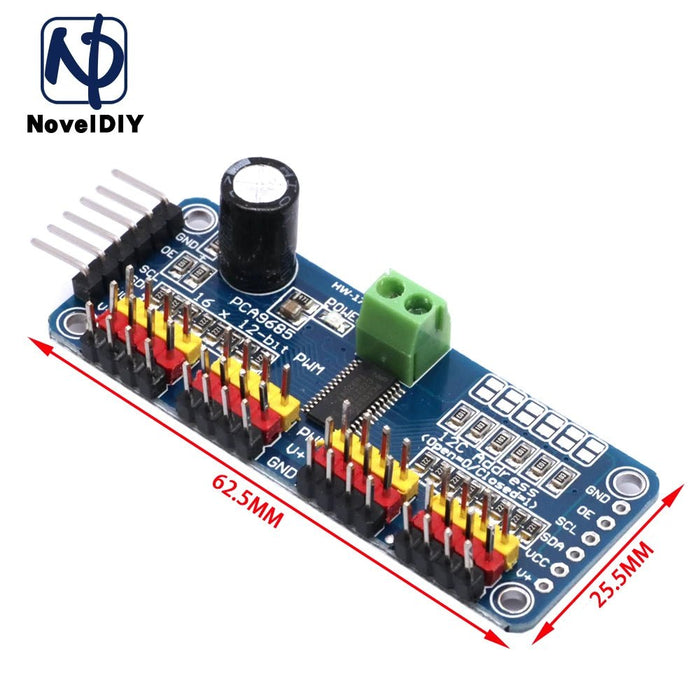

Dimensiones (sin bloques de terminales) 2,5" x 1" x 0,1" (62,5 mm x 25,4 mm x 3 mm)
Peso (sin cabezales ni bloque de terminales): 5,5 gramos
Peso (con cabezales 3x4 y bloque de terminales): 9 gramos
Esta placa/chip utiliza una dirección I2C de 7 bits entre 0-0x60x80, seleccionable con puentes
Bloque de terminales para la entrada de energía (o puede usar las conexiones de 0,1 "en el lateral)
Protección de polaridad inversa en la entrada del bloque de terminales
Energía verde-Buen LED
Conectores de 3 pines en grupos de 4 para que pueda conectar 16 servos a la vez (los servoenchufes son ligeramente más anchos que 0,1 ", por lo que solo puede apilar 4 uno al lado del otro en el cabezal de 0,1"
Diseño "encadenado"
Un lugar para colocar un condensador grande en la línea V + (en caso de que lo necesite)
Resistencias de la serie de 220 ohmios en todas las líneas de salida para protegerlas y hacer que los LED de conducción sean triviales
Puentes de soldadura para los 6 pines de selección de dirección
Controlador PWM con un reloj incorporado. A diferencia de la familia TLC5940, no es necesario enviar continuamente señal de atar su microcontrolador, ¡su funcionamiento es completamente libre!
Cumple con 5V, lo que significa que puede controlarlo desde un microcontrolador de 3,3 V y aún así conducir de forma segura hasta salidas de 6V (esto es bueno para cuando desea controlar LED blancos o azules con más de 3,4 voltajes de avance)
6 pines de selección de dirección para que pueda cablear hasta 62 de estos en un solo bus I2C, un total de 992 salidas, es decir, muchos servos o LED
Frecuencia ajustable PWM hasta aproximadamente 1,6 KHz
Resolución de 12 bits para cada salida: para los servos, eso significa una resolución de aproximadamente 4us y una tasa de actualización de 60 Hz.
Salida Push-Pull configurable o de drenaje abierto
La salida habilita el PIN para desactivar rápidamente todas las salidas
